双钳相位伏安表五级承试设备

双钳相位伏安表五级承试设备

更新时间: 2020-07-16
型    号:
报    价:
分享到:

双钳相位伏安表五级承试设备除了能够直接测量交流电压值、交流电流值、两电压之间、两电流之间及电压、电流之间的相位和工频频率外,还具有其他测量判断功能。

双钳相位伏安表五级承试设备的详细资料:

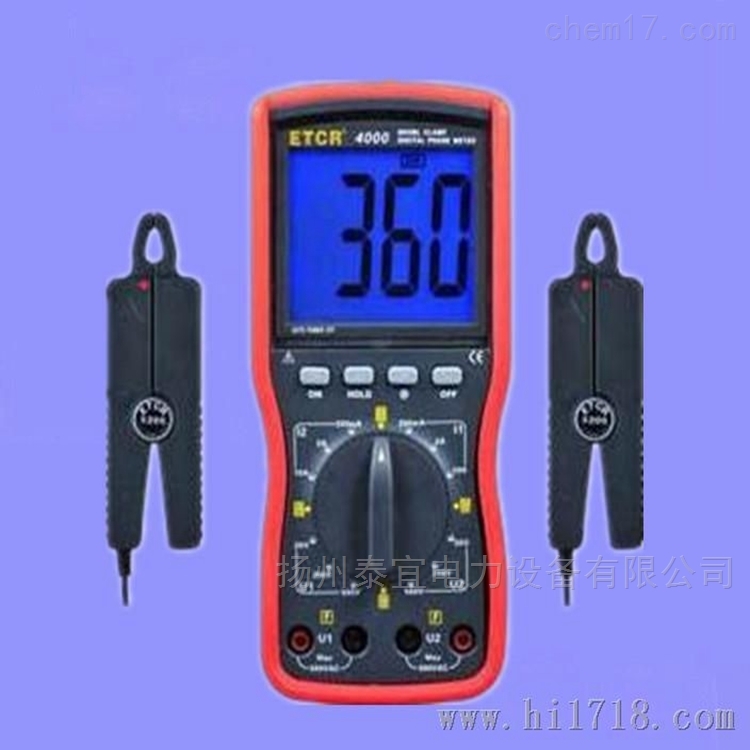

双钳相位伏安表五级承试设备

 产品简介:

是专为现场测量电压、电流及相位而设计的一种高精度、低价位、便携手持式、双通道输入测量仪器。用该表可以很方便地在现场测量U-U、I-I及U-I之间的相位,判别感性、容性电路及三相电压的相序,检测变压器的接线组别,测试二次回路和母差保护系统,读出差动保护各组CT之间的相位关系,检查电度表的接线正确与否等。

双钳相位伏安表五级承试设备



产品参数:

参比工作条件

1、环境温度:(23±5)℃

2、环境湿度:(45~75)% RH

3、被测信号波形:正弦波、β=0.02

4、被测信号频率:(50±0.2)Hz

5、被测载流导线在钳口中的位置:任意

6、测量相位时被测信号幅值范围:100~220V、0.5A~1.5

7、外参比频率电磁场干扰:应避免

使用方法:

除了能够直接测量交流电压值、交流电流值、两电压之间、两电流之间及电压、电流之间的相位和工频频率外,还具有其他测量判断功能。

1、 感性电路、容性电路的判定

将被测电路的电压从U1端输入、电流经卡钳(钳型电流互感器)从I2插孔输入,测量其相位。若测得相位小于90°,则电路为感性;若测得的相位大于270°,则电路为容性。

2、三相电压相序的测量

将UAB(或UAO)电压从U1端输入,UBC(或UBO)电压从U2端输入,测量其相位角Φ。若Φ=120°,则为正相序;若Φ=240°,则为负相序。

3、检查变压器的接线组别

我国电力变压器采用Y/YO-12,YO/Δ-11,Y/Δ-11三种接线组别。当采用Y/YO-12接法时,UAB与Uab同相,测量其相位角为0°或360°;当采用YO/Δ-11或Y/Δ-11接法时,Uab与UAB间相位角为30°,即Uab超前UAB相位30°(脚标A、B表示高压绕组端,a、b表示低压绕组端;O表示有中线联接)。

4、三相二元件有功电能表接线正确性判断

考虑到电流的进出和三相电压相序、七条入线有48种组合;这48种中只有两种是正确的,其余46种是错误的。使用本仪表能方便的读测相位关系,判断出两种正确的接线,即测取UAB与IA相位角等于Φ1,UCB与IC相位角等于Φ2,Φ1-Φ2=±300°。

5、估计判断电能表运行的快慢

在现场,根据公式:T=3600n/NP(秒),计算理论时间,测定运行中的电能表是快还是慢。

式中P为测定时加于电能表的功率(kW),P=UICOSΦ;

N为电能表的常数(转/kWh):

n为计算理论时间所取的转数;

T为理论时间。

电能表快慢由T-t确定。t为电能表转n转时,实际所用的时间。

注意事项:

1、不得在输入被测电压时在表壳上拔插电压、电流测试线,不得用手触及输入插孔表面,以免触电!
2、测量电压不得高于500V;
3、仪表后盖未固定好时切勿使用;
4、请勿随便改动、调整内部电路;
