变频串联谐振试验装置五级承试设备

变频串联谐振试验装置五级承试设备

更新时间: 2020-07-16
型    号:
报    价:
分享到:

变频串联谐振试验装置五级承试设备广泛用于电力、冶金、石油、化工等行业,适用于大容量、高电压的电容性试品的交接和预防性试验。质量保证,价格实惠。

变频串联谐振试验装置五级承试设备的详细资料:

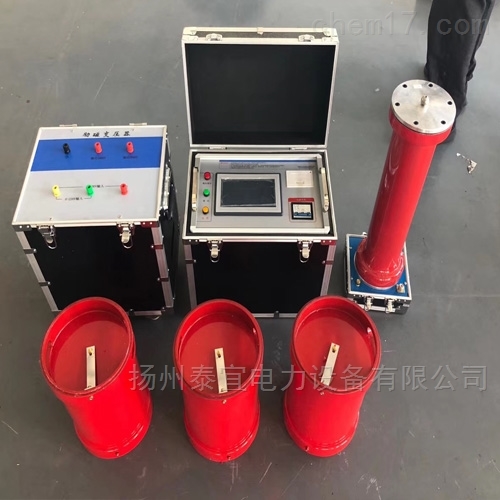

变频串联谐振试验装置五级承试设备采用16位精细调频、调压软件、10KHz载波频率、SPWM技术和进口原装IPM整体模块等配件,由变频调压电源、激励变压器、高压电抗器、高精度电容分压器和补偿电容器组成,广泛用于电力、冶金、石油、化工等行业,适用于大容量、高电压的电容性试品的交接和预防性试验。质量保证,价格实惠,欢迎前来采购!

变频串联谐振试验装置五级承试设备

系统配置及其参数

激励变压器JLB-5kVA/1.5/3/0.4kV                      1台

额定容量:11kVA;
输入电压:0-400V,单相;
输出电压:1.5/3kV
结    构:干式;
重    量:48kg;

变频电源DY-F -5.5kW/220/380V                          1台

额定输出容量:5.5kW
工作电源: 220/380±10%V(单/三相),工频
输出电压:0 –400V,单相,
额定输入电流:13.5A
额定输出电流:13.5A
电压分辨率: 0.01kV
电压测量精度:1.5%
频率调节范围:30 – 300Hz
频率调节分辨率:≤0.1Hz
频率稳定度:    0.1%
运 行 时 间:额定容量下连续60min
额定容量下连续运行60min元器件高温度≤65K;
噪 声 水 平:≤50dB
可实现以下功能

1)变频电源的放置为纵向和横向,特别适合现场操作及观察;

2)内外部具备特殊减震橡胶支撑脚和保护铝箱,可有效减缓运输中的颠簸震动和吊装时的冲击。保证了变频电源的长期稳定性和可靠性;

3)参数显示:触摸或外接鼠标大屏幕液晶界面显示系统

可显示谐振电压(即试验前设置的目标电压)、试验频率、测量频率、低压电压、低压电流、耐压时间、过压保护、过流保护、闪络保护、阶段升压及阶段计时、操作模式切换、电容,电感,频率互换计算、参数查询等, 还可显示频率曲线、电压曲线等可直观地判断当次试验谐振频率准确及稳定性;

4)参数设置:大屏幕触摸液晶彩屏和外接鼠标直接完成各种参数的设置,可对起始频率、终止频率、起始电压、阶段升压和计时、测量分压器变比、激励变变比、过压保护、过流保护、闪络保护、试验模式、电容电感频率互换计算、参数设置提示以及帮助等参数进行设置或选择;

5)试验模式:触摸屏和外接鼠标操作,有全自动、半自动、手动三种运行状态。具备升压、调谐(含手动、自动)、分段加压和计时、运行状态、模式切换、故障提示、电容电感频率互换计算功能等;

6)保护功能及其信息提示:具备高压过压保护、低压过流、过流保护,以及失谐保护、零位、闪络保护、紧急停机、欠压保护等多重保护功能;

7) 数据存储功能:试验结果保存(手动保存)、打印、上传、回查等

① 试验结果:手动或自动试验完毕后,在试验结果界面中可显示出试验时的详细参数,当试验发生中断时,可提示中断状态。可将参数保存在存储器中,该存储器为非易失存储器,可保存50次试验记录;

② 数据查询:可将已保存的试验结果数据显示到屏幕上,同时具有USB接口,可将数据输出打印或利用设备所携带打印机打印;(打印机属客户自选,若客户有此需求,须在合同中予以特别写明)

8)自动稳压功能:系统根据设定的试验电压或手动升压结果,自动跟踪并维持稳定的试验电压,电压稳定度可达1.0%;

9)调频范围及频率分辨率均可设定:调频范围可设为30~300Hz、45~100Hz、200-300Hz、按需设置,可加快调谐过程;频率分辨率根据需要,可预设为0.1Hz、0.2Hz、0.5Hz、或1.0Hz,在调谐效率与调谐准确度之间取得优化平衡;

10)频率调节分为粗调和细调,并可自动寻找试验谐振点,保证谐振频率在整个试验过程中不发生漂移;

11)重  量:约15kg;
