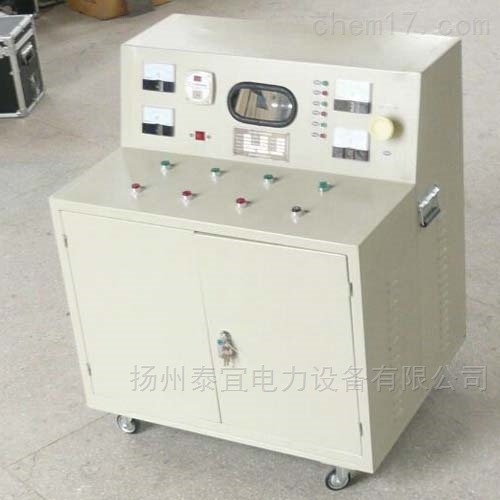

TY8120矿用电缆故障检测仪

TY8120矿用电缆故障检测仪

更新时间: 2020-07-14
型    号:
报    价:
分享到:

TY8120矿用电缆故障检测仪是以不破坏电缆原有结构为前提的局部放电法为基础进行擦伤,能简便而准确地探测到电缆损伤部位,而且又兼有修复后进行测试的功能,所以是当前煤矿电缆维修业务中可以充分信赖的工具。

TY8120矿用电缆故障检测仪的详细资料:

TY8120矿用电缆故障检测仪

一、概述
煤矿是电缆使用大户,由于井下作业环境条件严酷,所以各种电缆年损环量比较大,为了节省开支降低行产成本,各矿一般都有配备了和自已的电缆维修队伍。但由于受检测设备及工艺的限制在修理综采等电缆时,探伤测试常常不尽人意,而且大多采用对电缆绝缘破坏较大的强行击穿法。本装置矿用电缆故障检测仪是以不破坏电缆原有结构为前提的局部放电法为基础进行擦伤,能简便而准确地探测到电缆损伤部位,而且又兼有修复后进行测试的功能,所以是当前煤矿电缆维修业务中可以充分信赖的工具。

 TY8120矿用电缆故障检测仪

二、使用环境条件:
1、周围介质温度:—5℃—+40℃;
2、空气相对温度:不大于85%(温度为20℃±5时);
3、海拔高度:不超过2500m;
4、周围无爆炸危险的介质,且介质中无足以腐蚀金属和破坏电气绝缘的气体及尘埃;
5、无显著冲击振动,且无雨雪侵入的场所。
三、矿用电缆故障检测仪结构特点:
1、本设备由控制部分(低压)和高压整流,放电及测试部他组成。高低压间、高低压与外壳之间都留有足够的安全空间。
2、为保证设备及人员安全,高压启动前必须由专人用钥匙进行操作。
3、每次探伤或对电缆进行测试时,都能保证高压从零位开始徐升压,有高低压限位形状,升压或降压过程均由按钮进行控制,升降电压速率平稳,操作安全简便。
4、直流耐压测试时间可由数字后自动进行(也可由人工进行控制),试验时间准确可靠。
5、泄漏电流可根据耐压测试过程的需要随时进行测量。
6、设备有过流及短路保护,有启动预警告及过流保护。
7、在控制面板上设有电源开关、高压启动、高压停止、升压、降压等开关或按钮,有耐压测试数字时间定时继电器等。
8、在显示板上有高压电压、泄漏电流和低压总电流等测量电表,设有电源、高压、定时等指示灯和对球隙放电进行曲观察窗口等。
9、配备了专用高压放电棒,供每次探伤或测试后进行放电,以确保安全,箱底部有接地标志。
