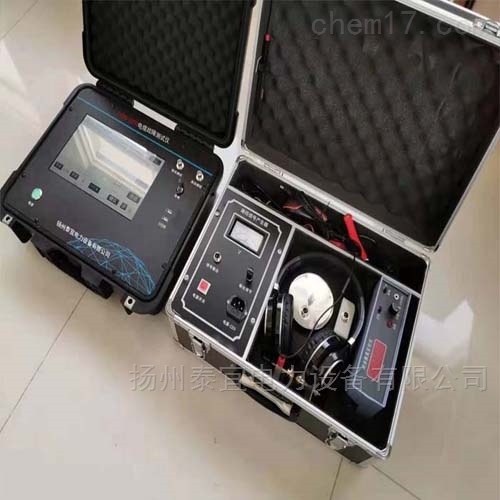

全智能电缆故障测试仪

全智能电缆故障测试仪

更新时间: 2020-07-13
型    号:
报    价:
分享到:

全智能电缆故障测试仪测试各种电缆故障,可自动生成测试报告的电缆测试系统,具有测距、测速等功能。

全智能电缆故障测试仪的详细资料:

本产品适用于测量各种不同截面,不同介质的各种材料的电力电缆、高频同轴电缆、市话电缆、路灯电缆、地埋电线的低阻、短路、开路断线故障,以及高阻泄漏和高阻闪络性故障。超强的电缆管理系统,自动生成测试报告。

全智能电缆故障测试仪
性能特点

1. 工业级笔记本电脑操作控制;RS232通信。

2. Windows操作系统,超强的电缆管理系统,自动生成测试报告。

3. 具有测距、测速等功能;体积最小、重量最轻的电缆故障测试仪。

4. 100MHz采样频率,最小分辨率0.5m(100m/Us)。

5. 全自动连续采样,决不漏掉任何一次放电波形。

6. 测试方法:闪络取样、低压脉冲取样。

7. 波形分析:单次/多次脉冲法、手动/自动法、在线专家法。

全智能电缆故障测试仪

技术指标

1. Windows操作系统、无线可视专家在线指导、科学电缆管理、实时报告生成。

2. 系统功能:故障距离测量、故障点定位、传播速度测试、电缆路径查找、埋设深度探测等。

3. 测试方式:低压脉冲、闪络法、音频法、声磁同步法、谷值法、峰值法、电磁感应法等。

4. 显示控制:测试仪:笔记本;其它为单片机控制,指针表显示。

5. 测试范围:测试距离:30km,探测深度:2~5m

6. 测量精度:粗测误差:±10m(绝对值)或1%(相对值)

             精测误差:±0.2m(定点、路径、深度)

7. 采样频率:100MHz,最小分辨率0.5m(100m/us)

8. 采样方式:全自动连续采样,决不漏掉任何一次放电波形

9. 低压脉冲:宽度:0.1uS和2uS   幅度:100Vpp

10. 输出功率:路径功率:100W、冲击功率:0~400W

11. 冲击高压:0~15kV

12. 短路电流:0~320mA

13. 烧穿功率:0~1225J

14. 测量误差:粗测绝对误差:±10m  粗测相对误差:±1%

(DL/T849.1-2004规定不超过±(1%L+20)m  其中:L为电缆长度)

15. 供    电:USB3.0供电,也可用标准手机USB充电器供电。

16. 外    形:210×165×45mm

17. 重    量:0.9kg
