电力承试类五级串联谐振耐压装置

电力承试类五级串联谐振耐压装置

更新时间: 2020-07-10
型    号:
报    价:
分享到:

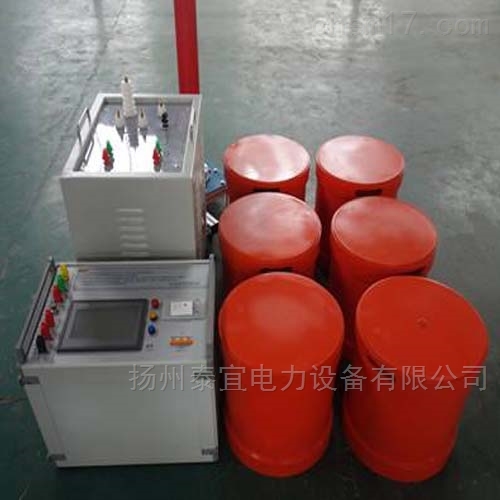

电力承试类五级串联谐振耐压装置由调频调压电源、激励变压器、电抗器、电容分压器组成。35kV及其以下电压等级的电缆使用数量多,试验工作量大,所以此类耐压试验装置应该体积小,重量轻,便携式电缆耐压试验系统由此而诞生。

电力承试类五级串联谐振耐压装置的详细资料:

电力承试类五级串联谐振耐压装置

概括:
由调频调压电源、激励变压器、电抗器、电容分压器组成。35kV及其以下电压等级的电缆使用数量多,试验工作量大,所以此类耐压试验装置应该体积小,重量轻,便携式电缆耐压试验系统由此而诞生。本系统中,要求单个人能现场搬动的部件重量不超过30kg,要求两个人能现场搬动的部件重量不超过60kg,适合现场搬运;电源采用220V单相电源,方便现场取电;电抗器部分采用干式环氧浇注,美观可靠,适合各类电缆的要求。
电力承试类五级串联谐振耐压装置

产品应用:
1.35kV,300平方毫米交联电缆1000m,电容量≤0.18μF,试验电压52kV。
2.10kV,300平方毫米交联电缆2000m,电容量≤0.74μF,试验电压22kV。
3.35kV及以下开关,变压器,互感器等电力设备交流耐压试验。试验电压不超过100kV。
采用标准:
的制造、试验和验收除了应满足本技术要求外,还应符合如下标准:
GB 1094.1—1996 电力变压器第1部分:总则
GB 1094.2—1996 电力变压器第2部分:温升
GB 1094.5—1985 电力变压器第5部分:承受短路的能力
GB/T 2900.15 电工术语变压器、互感器、调压器和电抗器
GB/T 11920—1989 电站电气部分集中控制装置通用技术条件
GB/T 16927.1—1997 高电压试验技术第1部分:一般试验要求 IEC 60060-1:1989
DL/T849.6-2004 高压谐振试验装置通用技术条件
GB10229-88 《电抗器》
GB50150-2006 《电气装置安装工程电气设备交接试验标准》
DL/T 596-1996 《电力设备预防性试验规程》
GB1094.1-GB1094.6-96 《外壳防护等级》
