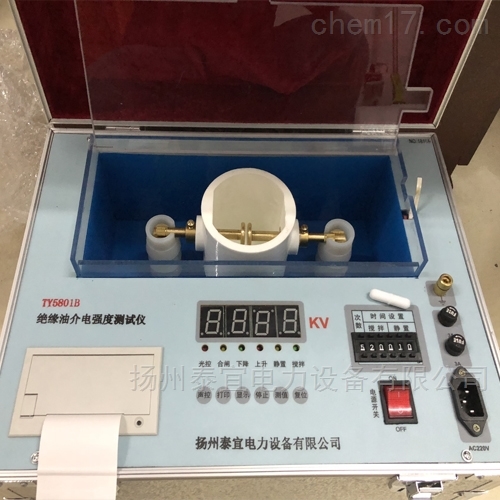

60KV绝缘油介电强度测试仪

60KV绝缘油介电强度测试仪

更新时间: 2020-07-09
型    号:
报    价:
分享到:

60KV绝缘油介电强度测试仪采用微机控制,全自动数字化、造型美观、测量精度高、抗干扰能力强、安全可靠,有效的提高了工作效率,让您的工作在轻松愉快中完成,

60KV绝缘油介电强度测试仪的详细资料:

60KV绝缘油介电强度测试仪

性能特点:

1、设有自动检测功能,如开机自动进入复位状态执行调压器回零。

2、采用了微型TPU-A面板式打印机,自动打印输出。

3、根据用户需求可改变测试次数、搅拌、静置时间、声控光控提醒连续打印与非打印。

4、本仪器采用全自动磁振子搅拌,消除油样的不均匀和气泡。

60KV绝缘油介电强度测试仪

使用方法:

(一) 准备

1. 使用电源为单相交流电220V,外壳接地端上必须接标准地线。

2. 仔细安全检查油杯,注意两电极的轴线。调整电极间距为小平板:1.25mm,余均为2.5mm。

3. 合上电源程序开关,电源指示灯亮,此时电压表显示 00.0,表示本机工作正常。(显示有几个字误差属正常情况,不影响测试精度)。

4. 升压前必须先降压,然后作升压试验,否则拒绝动作。

(二)试验

1. 把准备好的油样慢慢注入油杯,清洗二次,然后注满油样将油杯置于电极架,合上油杯罩,压住联锁开关。(不合上油杯罩将拒绝动作)。

2. 静置10—15分钟排除气泡。

3. 揿动升压开关即能自动升压,当油击穿时,过流保护继电器和保护系统装置动作,在0.02秒内切断升压器的电源,此时数字显示为油的击穿电压值。

4. 揿动降压开关,调压器自动回零,五分钟后可再作第二次试验。

5. 在试验过程中,如外线电压不足,数字显示虽未到60KV,但调压器转盘已碰限位开关。

6. 在试验过程中,如出现非正常情况时可按下停止开关,强迫切断高压电源(再测时,停止开关复位)。

注意事项:

1、劣质油试验易损坏仪器

回收的未经过滤加工处理的油介称劣质油,含有相当多的水分和杂质,它的绝缘抗电强度多在12KV以下。特别是含水分较多的劣质油,有的用户为知其劣到什么程度,亦用测高绝缘强度的仪器进行测试,结果对本仪器的高压测试系统易造成损坏。

正常情况下,高压电极间被绝缘油介填充。测试时两电极间的电压不断加大,不同绝缘强度的油介能承受不同值的高压电场,这个不断上升的高压电场致使绝缘油介不能承受时则被突然击穿,击穿时的瞬变大电流被仪器采集并立即断闸失去高压转入降压运行。

当测试含水分较重的劣质油时,两半球电极间的电压不断升高,同时油介中的水微粒在高压电场的作用下被吸附到球隙间形成淡白色的雾状水柱,由细变粗,水阻越来越小。这种水阻变小,高压变压器电流增大(而无击穿突变放电)的瞬变过程致使仪器受到损坏,限流电阻,保险管烧断甚至会烧毁仪器高压变压器。

2、低耐压油介的测试

这种油介通常在15~35KV,油介中即使含有微量的水分和杂质,仪器也能正常测试,仅表现在升压过程中个别气泡微粒(或杂质)被吸附到球隙间产生放电,气泡被击散挤出球隙间
