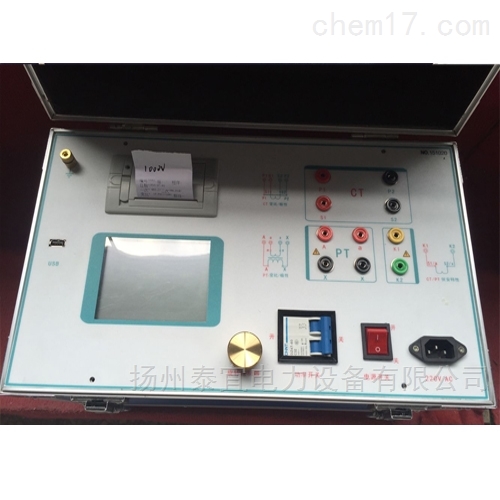

TY500V/5A互感器伏安特性测试仪

TY500V/5A互感器伏安特性测试仪

更新时间: 2020-07-03
型    号:
报    价:
分享到:

TY500V/5A互感器伏安特性测试仪测试简单方便,一键完成CT直阻、励磁、变比和极性测试,而且除了负荷测试外,CT其他各项测试都是采用同一种接线方式。
基于先进的低频法测试原理,能应对拐点高达30KV的CT测试。

TY500V/5A互感器伏安特性测试仪的详细资料:

TY500V/5A互感器伏安特性测试仪

技术特点:

概括:

测试简单方便,一键完成CT直阻、励磁、变比和极性测试,而且除了负荷测试外,CT其他各项测试都是采用同一种接线方式。
基于先进的低频法测试原理,能应对拐点高达30KV的CT测试。
功能全面,既满足各类CT(如:保护类、计量类、TP类)的励磁特性(即伏安特性)、变比、极性、二次绕组电阻、二次负荷、比差以及角差等测试要求,又可用于各类PT电磁单元的励磁特性、变比、极性、二次绕组电阻、比差以及角差等测试。
自动给出拐点电压/电流、10%(5%)误差曲线、准确限值系数(ALF)、仪表保安系数(FS)、二次时间常数(Ts)、剩磁系数(Kr)、饱和及不饱和电感等CT、PT参数。
测试满足GB1208(IEC60044-1)、GB16847(IEC60044-6) 、GB1207等各类互感器标准,并依照互感器类型和级别自动选择何种标准进行测试。

 TY500V/5A互感器伏安特性测试仪

技术参数:

测试用途

保护类CT、计量类CT、保护类PT

输出

0~180Vrms,12Arms,36A(峰值)

电压测量精度

±0.05%

CT变比

测量

范围

1~30000

精度

±0.05%

PT变比

测量

范围

1~10000

精度

±0.1%

相位测量

精度

±3min

分辨率

0.3min

二次绕组电阻测量

范围

0~300Ω

精度

1%±1mΩ

交流负载测量

范围

0~300VA

精度

1%±0.1VA

大电流输出

150A (选配:升流器)

输入电源电压

AC220V±10%,50Hz

工作环境

温度:-10οC~50οC,  湿度:≤90%

尺寸、重量

尺寸:340mm×296mm×174mm,重量<9kg
